Các chuẩn cáp mạng cat5 cat6 là gì , nên dùng dây mạng chuẩn nào ?

2023-04-07 09:48:06




I Cáp mạng là gì?

Cáp mạng là phần cứng mạng được sử dụng để kết nối một thiết bị mạng này với các thiết bị mạng khác, ví dụ, kết nối hai hoặc nhiều máy tính để chia sẻ máy in và máy scan; kết nối nhiều máy chủ với một bộ chuyển mạch  Switch.

Cáp mạng bao gồm: cáp xoắn đôi, cáp đồng trục, cáp quang, đường dây điện,… Trong đó cáp xoắn đôi, cáp đồng trục, cáp quang là những loại phổ biến nhất hiện nay.

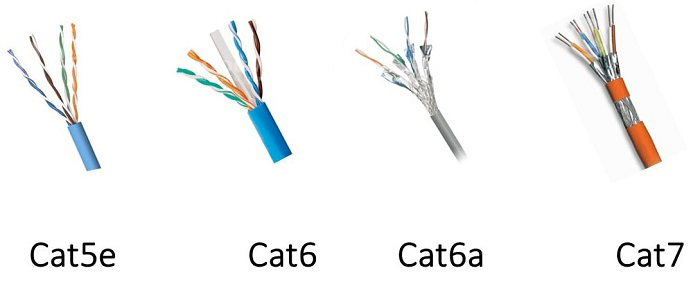

Phân loại các loại cáp mạng chính hiện nay





Các loại cáp mạng được phân loại theo tiêu chuẩn ANSI/EIA/TIA và ISO theo các nhóm chính sau đây:

  1. Cat1: Cáp đồng xoắn đôi không có vỏ bọc, được sử dụng cho giao tiếp thoại qua điện thoại.

  2. Cat2: Cáp xoắn đôi không có vỏ bọc đầu tiên được sử dụng để truyền dữ liệu mạng máy tính theo tiêu chuẩn ANS/EIA/TIA-568A. Tần số truyền sóng là 1MHz, tốc độ truyền sóng là 4MBb/s.

  3. Cat3: Cáp xoắn đôi không có vỏ bọc đầu tiên được sử dụng để truyền dữ liệu mạng máy tính theo tiêu chuẩn ANS/EIA/TIA-568A và ISO Class 2/Class A.

  4. Cat4: Cáp xoắn đôi không được che chắn được sử dụng cho mạng vòng mã thông báo theo tiêu chuẩn cấp ANS/EIA/TIA-568A và ISO Category 4/C. Tần số truyền là 20MHz và tốc độ truyền có thể đạt 16Mb/s.

  5. Cat5: Cáp xoắn đôi không có vỏ bọc được sử dụng trong các tiêu chuẩn ANSI/EIA/TIA-568A và ISO Category 5/Class D để chạy CDDI và Fast Ethernet. Tần số truyền là 100MHz, tốc độ truyền lên đến 1000Mb/s.

  6. Cat5e: Cáp xoắn đôi không có vỏ bọc được sử dụng để chạy Fast Ethernet theo tiêu chuẩn ANSI/EIA/TIA-568B và ISO Class 5. Tần số truyền là 100MHz và tốc độ truyền có thể đạt 1000Mb/s. Nó có những cải tiến lớn hơn so với cáp Category 5 trong bốn chỉ số chính về nhiễu xuyên âm gần cuối, tổng hợp nhiễu xuyên âm, suy hao và tỷ lệ tín hiệu trên nhiễu.

  7. Cat6: Cáp xoắn đôi không có vỏ bọc được quy định trong tiêu chuẩn ANSI/EIA/TIA-568B.2 và ISO Category 6/Class E. Nó chủ yếu được sử dụng trong Fast Ethernet và Gigabit Ethernet. Tần số truyền của nó có thể đạt 200-250MHz, gấp đôi băng thông của dòng super-type 5, tốc độ tối đa có thể đạt 1000Mb/s.

  8. Cat6a là phiên bản cải tiến của Cat6. Đây cũng là loại cáp xoắn đôi không có vỏ bọc được chỉ định trong các tiêu chuẩn ANSI/EIA-568B.2 và ISO Category6/Class E. Nó chủ yếu được sử dụng trong mạng Gigabit. Nó tương tự như Cat6 về tần số truyền. Tương tự, nó cũng là 200-250 megabyte, và cây bạch đàn sách tối đa có thể đạt 1000Mb/s, nhưng nó có sự cải thiện lớn về tỷ lệ xuyên âm, suy hao và tín hiệu trên nhiễu.Cat6e có thể đạt tốc độ lên đến 10.000 trong một số trường hợp



Tuy nhiên trong thực tế thường sử dụng cáp mạng trong các mục đích cơ bản sau



  1. Chuẩn CAT5: CAT5 là chuẩn dây cáp phổ biến nhất hiện nay, được thiết kế để truyền tải dữ liệu tốc độ 1000 Mbps. Với giá thành hợp lý, đây là sự lựa chọn phù hợp cho các gia đình và doanh nghiệp vừa và nhỏ. dùng đi trong nhà và khoảng cách ngắng dưới 15m.

  2. Chuẩn CAT5E: CAT5E là phiên bản nâng cấp của chuẩn CAT5, với khả năng truyền tải dữ liệu tốc độ 1 Gbps. Nó được trang bị cách ly tốt hơn giữa các dây dẫn, giảm thiểu nhiễu và cải thiện hiệu suất truyền tải.  Nên dùng cho khoảng cách vừa từ 1,5m đến 30m, không dùng khi đi âm tường.

  3. Chuẩn CAT6: CAT6 là chuẩn dây cáp chuyên dụng được thiết kế để truyền tải dữ liệu tốc độ 1 Gbps đến 10 Gbps. Nó có khả năng giảm thiểu nhiễu và đảm bảo hiệu suất tốt hơn so với chuẩn CAT5E. Đây là sự lựa chọn tốt cho các doanh nghiệp lớn hoặc các hội thảo trực tuyến.Sử dụng đi ngoài trời, âm tường nên dưới hạn 60m

  4. Chuẩn CAT6A ( có khi còn gọi là Cat6e): CAT6A là phiên bản nâng cấp của chuẩn CAT6 với khả năng truyền tải dữ liệu tốc độ lên đến 10 Gbps. Nó được trang bị cách ly tốt hơn và đảm bảo hiệu suất truyền tải tốt hơn so với chuẩn CAT6. Đây là sự lựa chọn tốt cho các doanh nghiệp vừa và lớn. Hoặc sử dụng đi âm tường khi làm khi xây dựng, dưới hạn 100m.



Dây mạng CAT6E là gì?
Dây cáp mạng CAT6E là một loại dây truyền cáp ổn định, có thể truyền cáp xa hơn. Chúng sở hữu cấu trúc chữ thập và các vỏ nhựa được gia cố dày hơn, giúp tăng khả năng chống nhiễu, hoạt động tốt dù môi trường khắc nghiệt. Tốc độ của cáp CAT6E ở mức 10 Gigabit với quãng đường xa.

Loại dây cáp mạng CAT6E được bọc lớp vỏ bạc chống nhiễu. Khi dùng cho hệ thống cáp ngang, chúng có thể cung cấp không gian hỗ trợ với hiệu suất cao, giúp kết nối phần cứng 6E để cung cấp các ứng dụng mạng băng thông 500MHz.



II. Tiêu chuẩn bấm cáp mạng

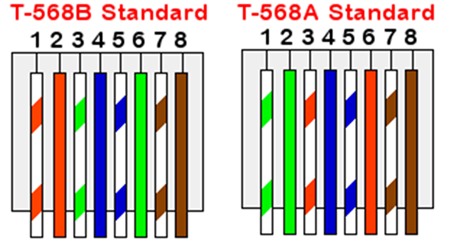

Hiện nay kiểu bấm dây mạng theo tiêu chuẩn RJ45 là kiểu bấm được sử dụng thông dụng và phổ biến. Ta có 2 chuẩn quy định thứ tự màu dây để người dùng có thể dễ dàng phân biệt là chuẩn T-568B và chuẩn T-568A. Tuy nhiên hiện nay 90% đều sử dụng chuẩn B (T-568B)

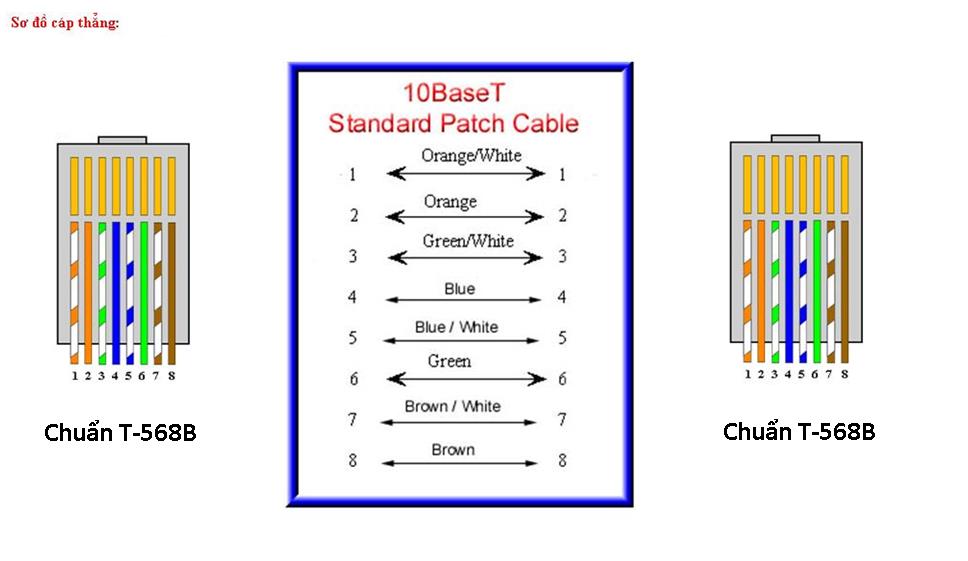

Bấm thẳng: là kiểu bấm này dùng để nối 2 thiết bị khác loại lại với nhau như: giữa PC – Switch, Switch – Router…Kiểu bấm này người dùng 2 đầu cùng 1 chuẩn (A-A hoặc B-B).

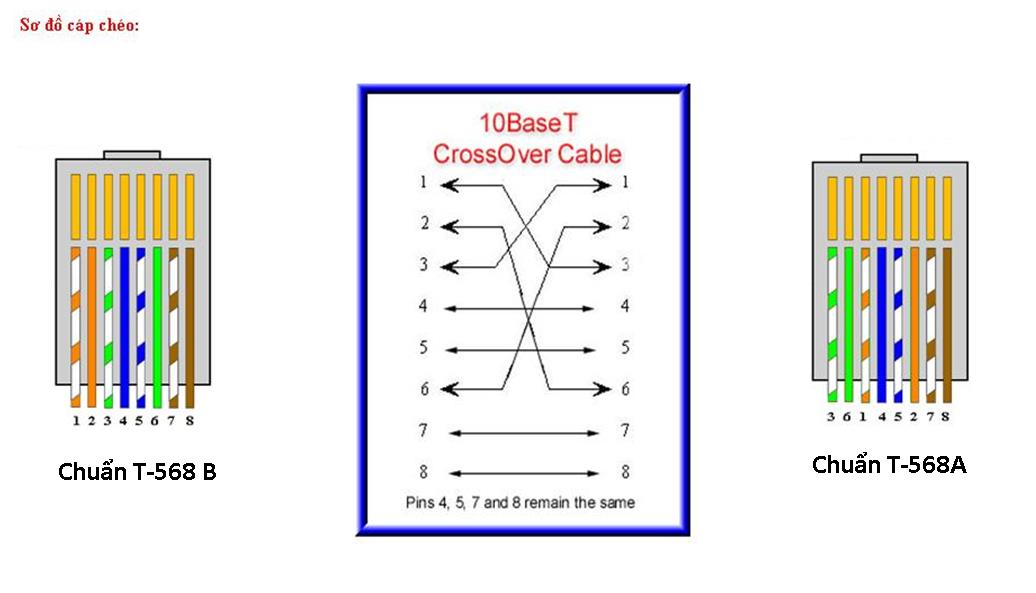

Bấm chéo: được sử dụng để nối 2 thiết bị cùng loại như: Router – Router, PC – PC, …Kiểu bấm này người dùng sẽ bấm mỗi đầu dây là 1 chuẩn (A-B hoặc B-A).



Mua các loại dây mạng tại đây:https://qvc.vn/cable-mang.html
